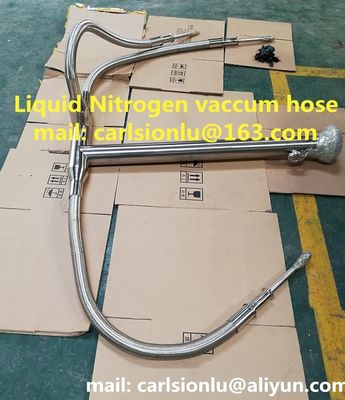

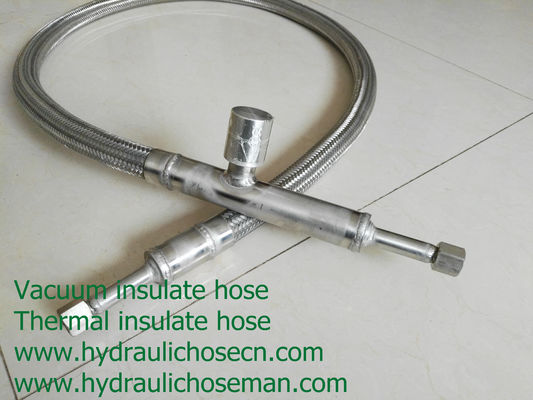

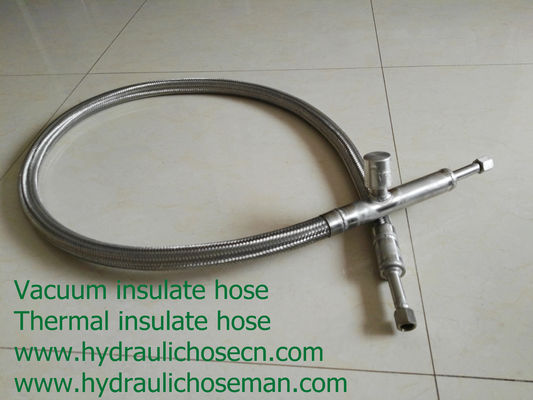

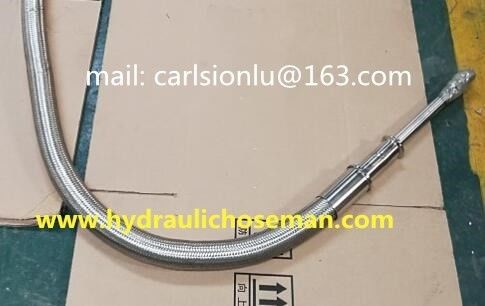

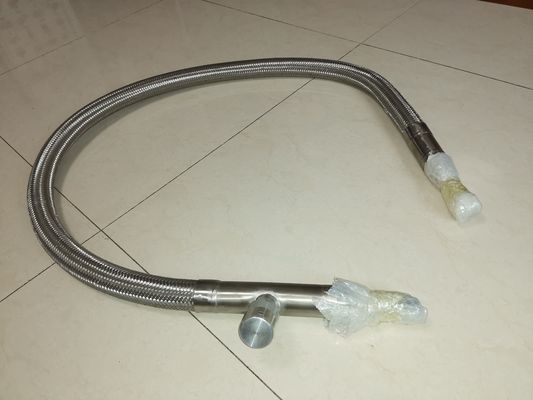

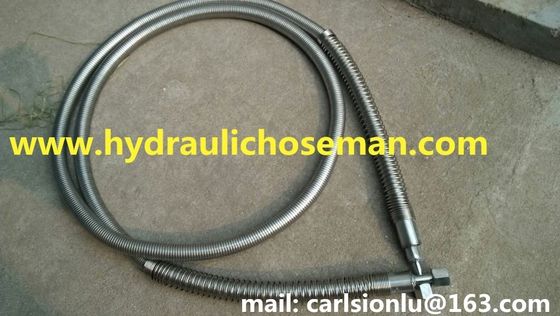

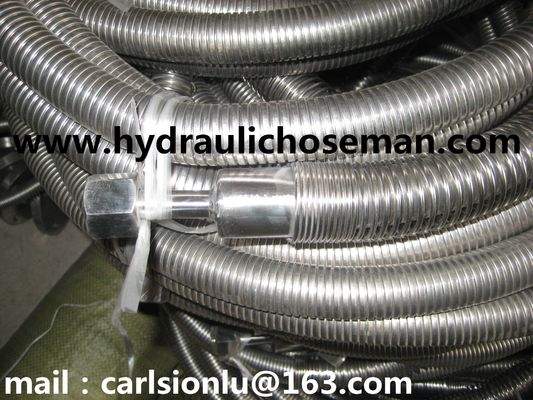

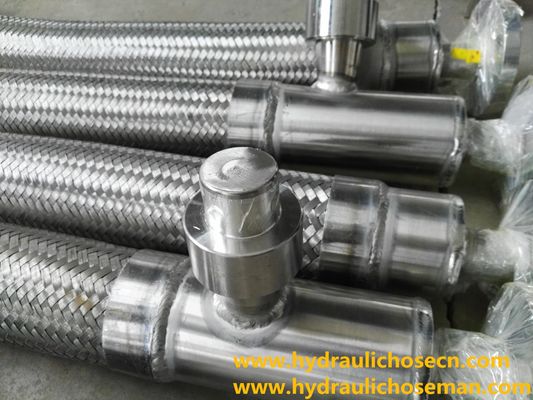

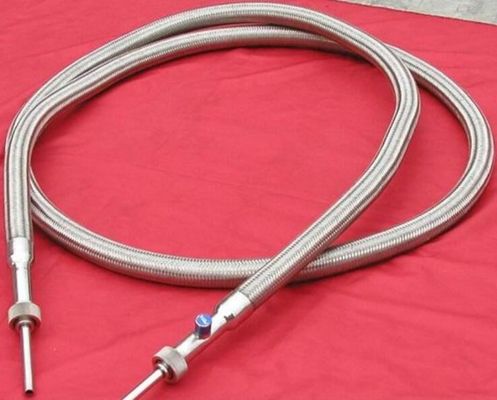

Mangueira de nitrogênio líquido/ mangueira flexível isolada a vácuo/ mangueira a vácuo/ mangueira metálica flexível/ mangueira de GNL
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Material: | Aço Inoxidável 304 | Diâmetro: | 1/2 polegada até 4 polegadas |
|---|---|---|---|
| Temperatura de projeto: | -270 graus centígrados | Aplicação: | transporte de nitrogênio líquido |
http://www.hydraulichosecn.com

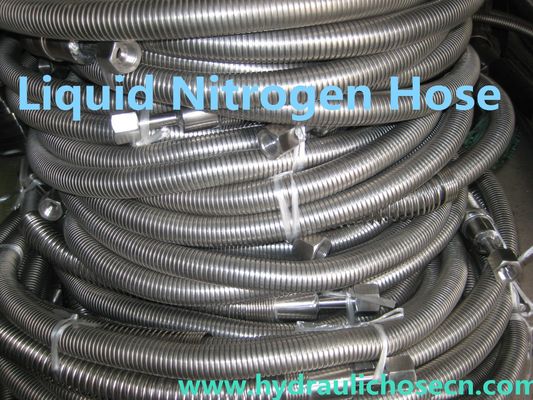

Tubos de nitrogénio líquido
mangueira de vácuo / tubo de vácuo
Aplicação:
Mangueira de azoto líquidoTubos de isolamento a vácuoaplica-se principalmente a: processo de enchimento e descarga de carros-tanque a baixa temperatura;
Transformação de ligação entre o reservatório de armazenamento a baixa temperatura e o equipamento criogénico de líquidos;
Conversão entretubulação/tubulação de baixa temperatura a vácuoe equipamento criogénico líquido;
Outros locais com requisitos especiais em matéria de tecnologia e processos.
Características:
Características da mangueira de baixa temperatura adiabática de camadas múltiplas de alto vácuo:
Usando a especial personalizada dupla camada de aço inoxidável mangueira de metal, sanduíche especial de camadas múltiplas de isolamento composto
material e manter alto vácuo, efeito de resfriamento é bom, no processo de uso da superfície externa da mangueira não é transpiração, sem glareamento;
• suporte entre tubos internos e externos com condutividade térmica mínima
Radius de curvatura pequeno, fácil de usar, o comprimento pode ser personalizado de acordo com os requisitos do usuário.
• pode ser ligado a umtubo de vácuo.
A fim de reduzir a perda de vaporização, as duas extremidades da mangueira de vácuo podem ser ligadas à flange ou ao reservatório e o especial
A articulação rápida do carro-tanque.
Requisitos especiaismangueira de vácuopode ser personalizado
Especificações:
Especificações e principais parâmetros técnicos de baixa temperaturaTubos de nitrogénio líquido/Tubos e mangueiras de vácuo
| Tamanho ((mm) | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| Tubos internos ((mm) | Φ15 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ65 | Φ80 | Φ100 |
| Out Tube ((mm) | Φ50 | Φ65 | Φ65 | Φ65 | Φ80 | Φ100 | Φ125 | Φ150 | Φ168 |
| Perda de calor W/m | 0.99 | 0.53 | 0.63 | 0.76 | 0.9 | 1.01 | 1.3 | 1.59 | 1.93 |
| Pressão de trabalho | ≤ 20 MPa, conceção de acordo com as exigências reais do utilizador | ||||||||
| Temperatura de projeto | -270°C | ||||||||
| Meio de transporte | GNL, LO2, LN2, LAr, LH2, LHe | ||||||||
| Taxa de fuga de vácuo entre camadas Pa·m3/s | ≤ 1X10- 10 | ||||||||
| Velocidade de fuga do vácuo entre as camadas Pa·m3/s | ≤ 1X10- 8 | ||||||||
| Grau de vedação em vácuo Pa | ≤ 5X10-2 | ||||||||
| Grau de vácuo à temperatura do azoto líquido Pa | ≤ 5X10-3 | ||||||||
| Temperatura ambiente | -40°C a 60°C | ||||||||
| Pressão de abertura do dispositivo de segurança entre camadas | 0.6MPa | ||||||||
| Base de conceção | Normas nacionais relacionadas e Q/NQS007-2010 "tubo adiabático de baixa temperatura" | ||||||||
